Каким инструментом отделить трос от оптики?

В данной статье рассмотрим инструмент для работы с оптоволоконным кабелем с вынесенным тросом.

Какие существуют кабели с вынесенным тросом или с периферийным силовым элементом или так называемые 8-образные подвесные кабели?

Это старлинк серия кабеля ОКПЦ https://www.cabeltov.ru/catalog/sl-okpts-d-8-obraznye-podvesnye-kabeli-s-dielektricheskim-silovym-elementom/

Это Еврокабель серия ОПД и ОПЦ http://www.eurocabel-1.ru/?id=14/

Это Минскабель серия КСО-ВСЦЗПКС и КСО-ВСНЗПКС http://minskkabel.by/kabeli-volokonno-opticheskiye-magistralnyye

Это Москабель-Фуджикура с кабелем серии ОКПМ и ОКПЦ https://www.mk-f.ru/product/opticheskiy-kabel/podvesnoy-s-vynosnym-silovym-elementom/

Электропровод серии ОК/Т-Т, ОК/П и ОК/Т
https://elprovod.ru/page/podvesnye-s-vynosnym-silovym-elementom

Оптен серии ДПВ/ДПИ и ТОВ/ТОИ
http://opten.spb.ru/ru/catalog/category-5.html

Сарансккабель-Оптика серии ОКТ https://sarko.ru/gorodskie-podvesnyie.html



Такие кабели имеют отдельный несущий силовой элемент - параллельно уложенный трос или стеклопруток, который требуется отделить от основной части оптического кабеля при окончательно монтаже.
Кабель имеет 8ми образную конструкцию.

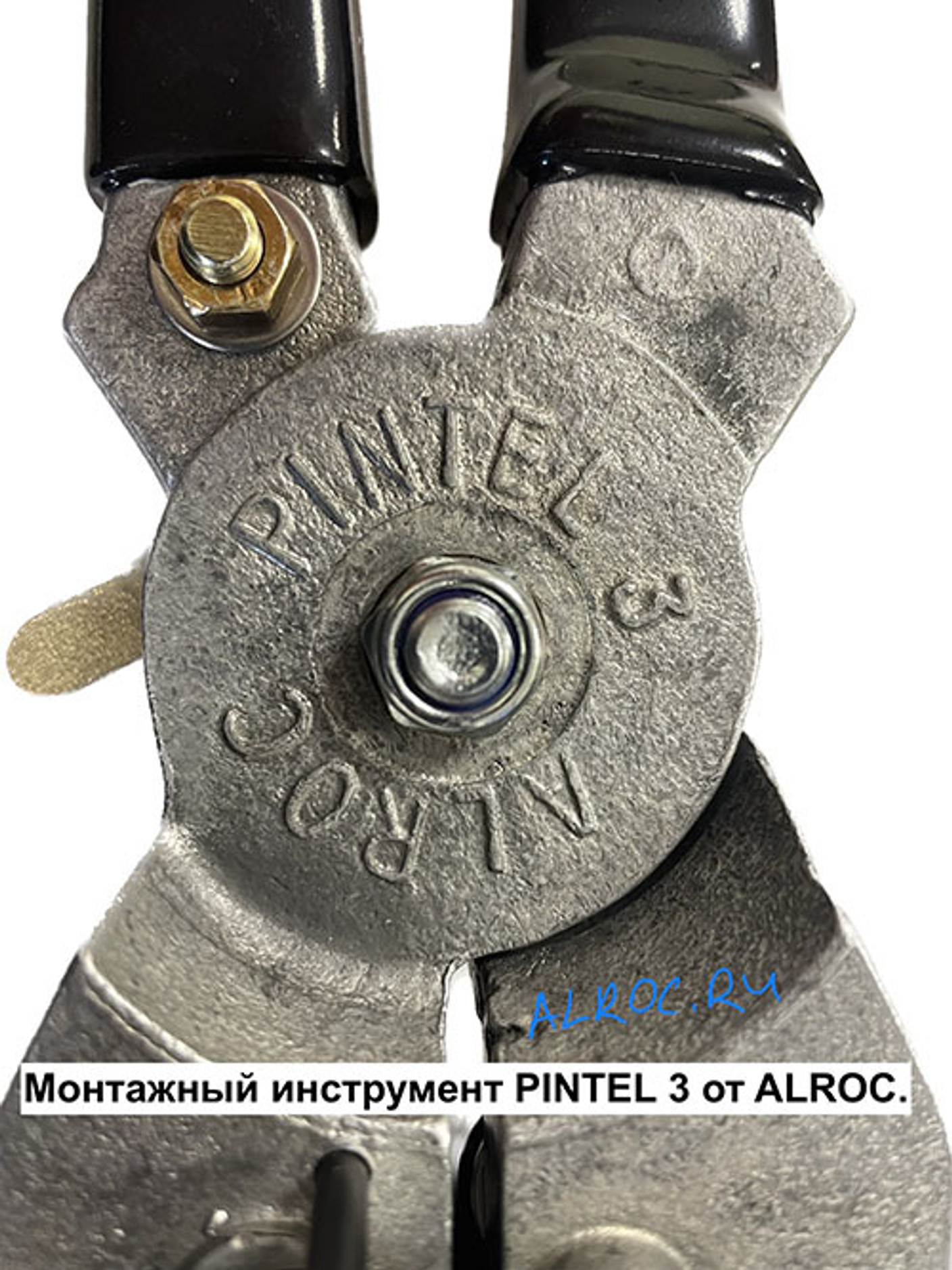

Для отделения такого троса используется инструмент PINTEL 3 от Alroc.

Инструмент имеет следующие элементы: опорные ролики, круговое острое лезвие, фиксаторы кабеля, зажим инструмента и опорную пятку

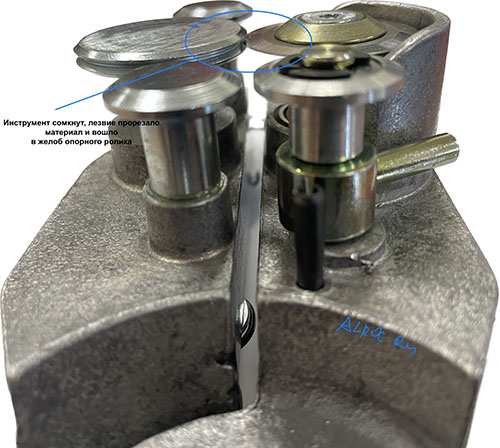

Кабель зажимается вдоль между лезвием и опорным роликом, затем производятся несколько поступательных продольных движений для того, чтобы лезвие прорезало часть материала. Когда прорезь сделана, лезвие опускается в желоб опорного ролика, но не касается его, чтобы не повреждаться.

Кабель зажимается вдоль между лезвием и опорным роликом, затем производятся несколько поступательных продольных движений для того, чтобы лезвие прорезало часть материала. Когда прорезь сделана, лезвие опускается в желоб опорного ролика, но не касается его, чтобы не повреждаться.

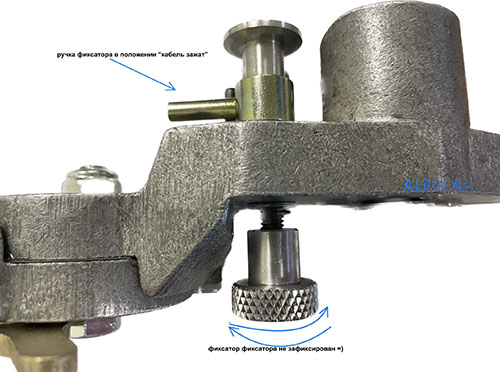

после этого производится зажим и фиксация кабеля в инструменте с помощью элементов.



после того как надрез сделан и произведена фиксация кабеля, то есть он плотно зажат остается закрыть замок инструмента, чтобы разгрузить кисти рук от усилий.

инструмент готов рассекать материал кабеля.
Для создания дополнительной опоры тянущего усилия имеется пятка.
