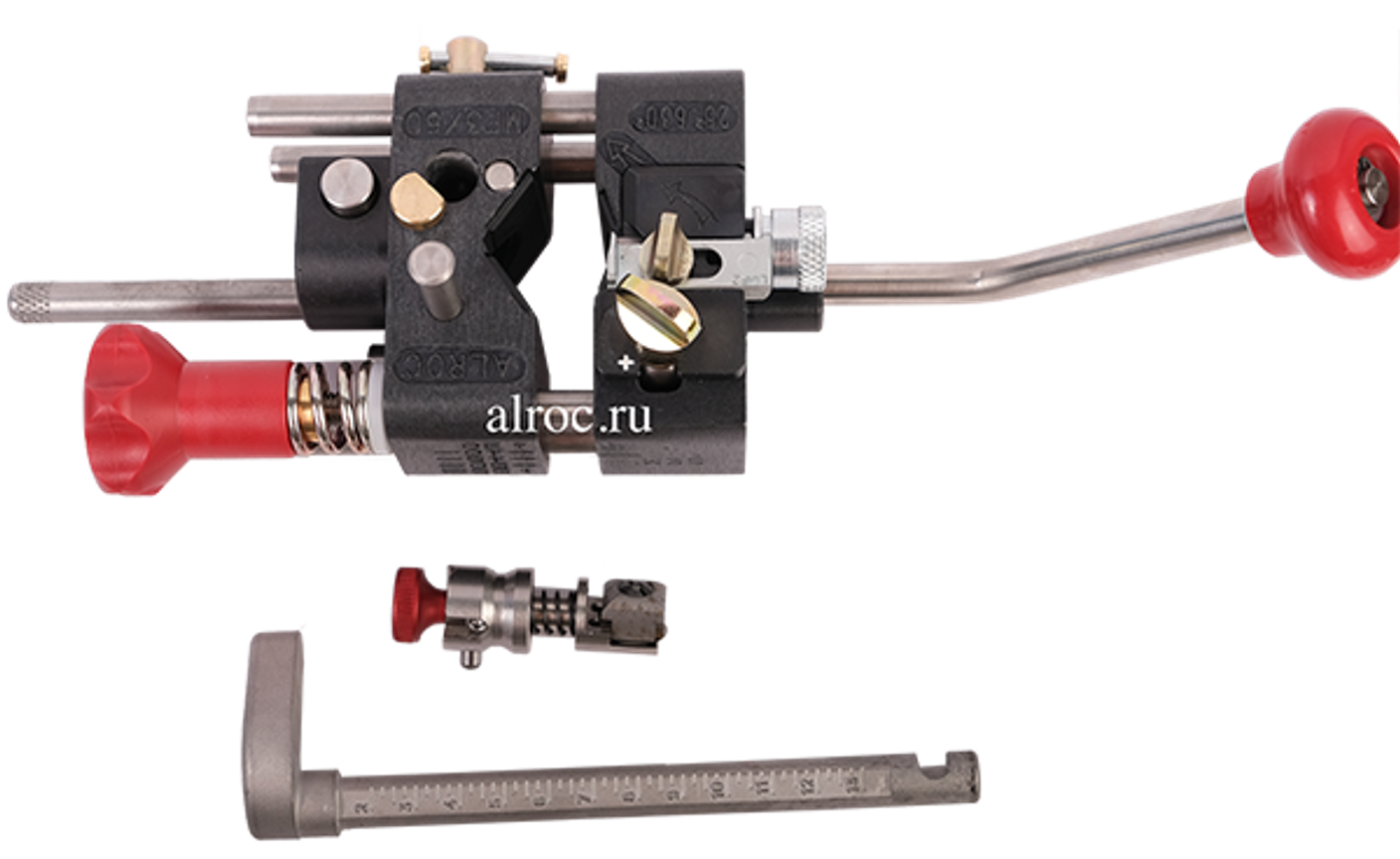

В этом посте речь пойдет про многофункциональный инструмент серии MF3 от Alroc, где MF - multi functional, а цифра “3” означает число этих функций, то есть 3 в 1.
Существуют два варианта такого инструмента с индексами 40 и 60, то есть MF3/40 и MF3/60, предназначенные для работы с диаметрами кабеля от 16 до 40 или 58 мм соответственно, либо жилы сечением от 25 до 240мм2 для MF3/40 и от 25 до 630мм2 для MF3/60.
В базовом варианте инструмент служит для снятия внешней полиэтиленовой,, поливинилхлоридной и резиновой оболочки кабеля (PE/PVC/CR) равно как и для аккуратного снятия слоя изоляции из этиленпропиленовой резины (ЭПР/EPR), изоляции из сшитого полиэтилена (XLPE), а также ПВХ изоляции (PVC).
На инструмент серии MF3 устанавливаются два вида лезвия с разной глубиной снятия изоляции. Нож LMF2 позволяет снимать изоляцию до 7мм глубиной, нож LMF2-S - удлиненный нож, позволяет снимать изоляцию до 11 мм глубиной. Для обозначения этого к маркировке инструмента добавляются соответствующие индексы. Примеры записи рассмотрим ниже.
Оба варианта инструмента оборудованы мерным упором для ограничения длины снятия оболочки или изоляции.
Снятие оболочки и изоляции это две функции этого инструмента.
Третья функция - осуществляется с помощью устанавливаемого в устройство стилуса.
В устройство серии MF3 могут устанавливаться следующие виды стилусов:
1) стилус SR служит для удаления легкосъемного полупроводящего слоя, имеется возможность установки глубины реза лезвием стилуса SR - 0,4-0,7-0,9-1,1 мм.
2) стилус SRC служит для удаления легкосъемного полупроводящего слоя и снятием фаскти на краю среза п/п слоя. Имеется возможность установки глубины реза лезвием стилуса SRС - 0,4-0,7-0,9-1,1 мм.
3) стилус SCH служит для снятия фаски на краю среза изоляции.
Инструмент MF3 комплектуется стилусом опционально под заказ. Имеется возможность заказа стилусов отдельно.
Таким образом, существуют несколько вариантов комплектации многофункционального устройства, рассмотрим примеры записи каждого.
MF3/40-C -рабочий диаметр от 16 до 40мм, стандартное лезвие LMF2 до 7 мм, стилус SRC
MF3/60-C -рабочий диаметр от 16 до 58мм, стандартное лезвие LMF2 до 7 мм, стилус SRC
MF3/40-SRC -рабочий диаметр от 16 до 40мм, удлиненное лезвие LMF2-S до 11 мм, стилус SRC
MF3/60-SRC -рабочий диаметр от 16 до 58мм, удлиненное лезвие LMF2-S до 11 мм, стилус SRC
MF3/40-SR -рабочий диаметр от 16 до 40мм, удлиненное лезвие LMF2-S до 11 мм, стилус SR
MF3/60-SR -рабочий диаметр от 16 до 58мм, удлиненное лезвие LMF2-S до 11 мм, стилус SR
MF3/40-SSR -рабочий диаметр от 16 до 40мм, стандартное лезвие LMF2 до 7 мм, стилусом не комплектуется
MF3/60-SSR -рабочий диаметр от 16 до 58мм, стандартное лезвие LMF2 до 7 мм, стилусом не комплектуется
MF3/40 -рабочий диаметр от 16 до 40мм, стандартное лезвие LMF2 до 7 мм, стилус SR
MF3/60 -рабочий диаметр от 16 до 58мм, стандартное лезвие LMF2 до 7 мм, стилус SR
