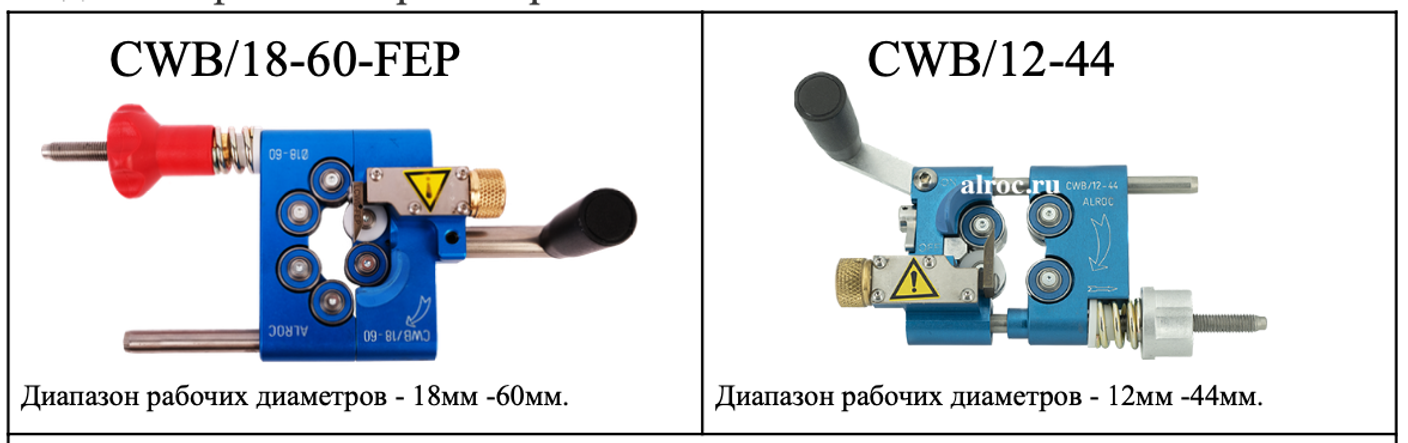

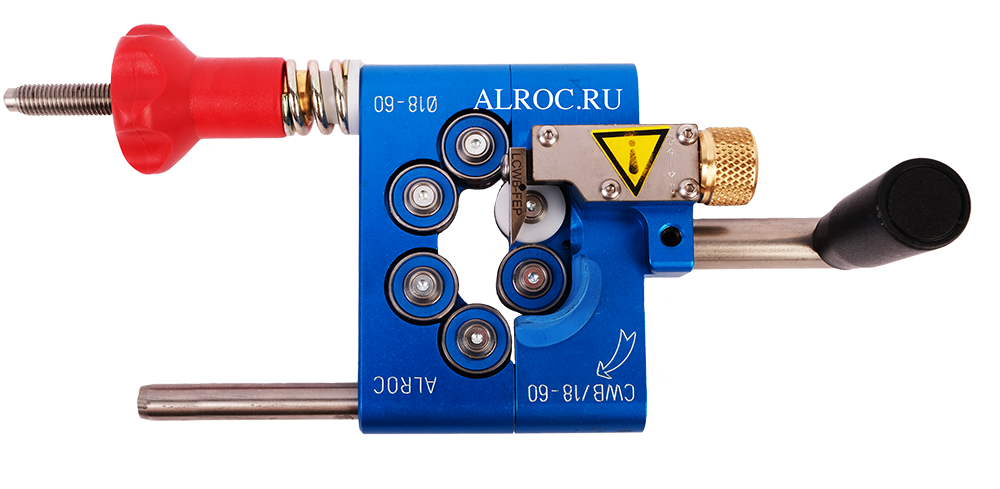

Марка CWB/18-60-FEP
Имеет диапазон рабочих диаметров - 18мм -60мм. Снабжен встроенным ограничителем длины снятия пп слоя с фиксацией остаточной длины 25-30-40 мм

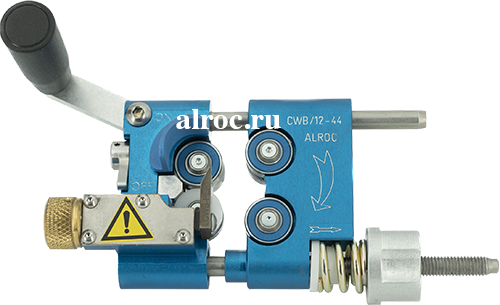

Марка CWB/12-44
Имеет диапазон рабочих диаметров - 12мм -44мм.

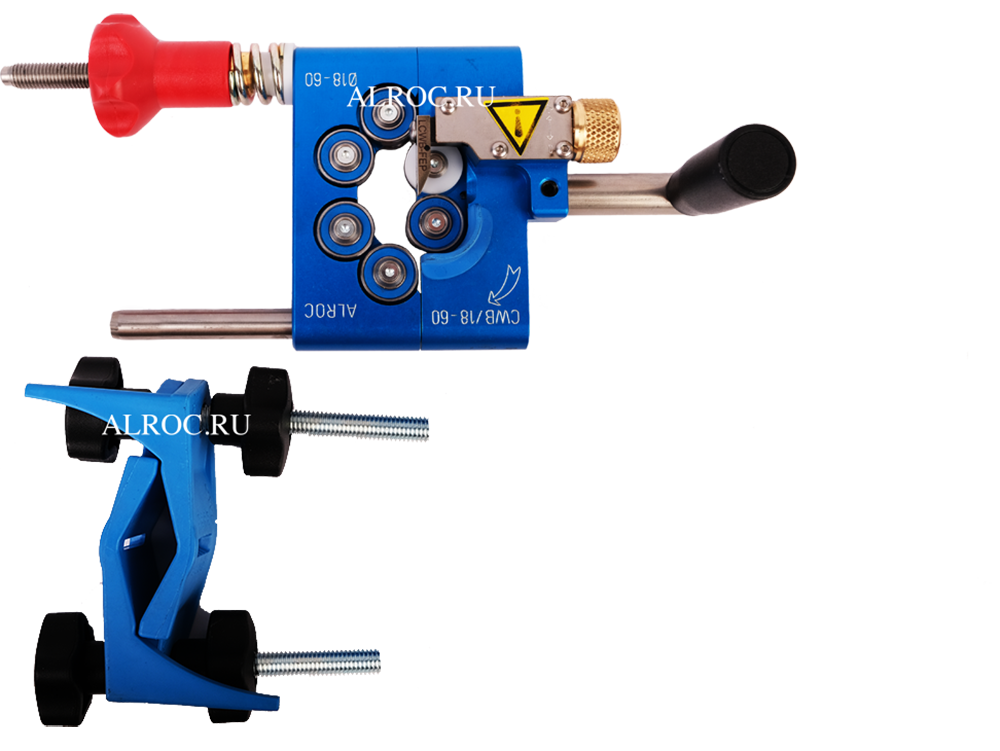

Оба инструмента могут опционально комплектоваться ограничителем MVS, который позволяет точно устанавливать длину оставшегося полупроводящего слоя в диапазоне 25-35-40-45-50 мм.
Все прочие параметры инструмента идентичны:
Толщина снимаемого слоя от 0,4 до 1,8 мм.
Шаг регулятора подстройки глубины реза 0,1 мм
1 клик - 0,1 мм
Угол фаски - 13 градусов.
Возможность замены лезвия.
Не требуют применения силиконовой смазки!
Аналогичен инструменту для снятия полупроводящего слоя Raychem IT-1000-017-20 и Raychem IT-1000-030-2.
Сравнительная таблица ниже:
|
Параметр |
CWB/18-60-FEP |
CWB/12-44 |
IT-1000-017-20 |
IT-1000-030-2 |
|
Производитель |
ALROC |
ALROC |
RAYCHEM |
RAYCHEM |
|
Рабочий диапазон диаметров, мм |
18 - 60 |
12 - 44 |
18 - 60 |
10 - 50 |
|
Тип ограничителя длины реза |
встроен в инструмен |
отдельный |
встроен в инструмент |
встроен в инструмент |
|
Длина установки ограничителя |
25-30-35*-40-50* |
25-35*-40*-50* |
25-30-40-50 |
25-30-40-50 |
|
Шаг подстройки, мм |
0,1 |
0,1 |
0,1 |
0,1 |
|
Угол фаски на срезе, гр |
13 |
13 |
20 |
20 |
|
Силиконовая смазка |
не требуется |
не требуется |
не требуется |
требуется |
* при использовании ограничителя MVS (приобретается отдельно)

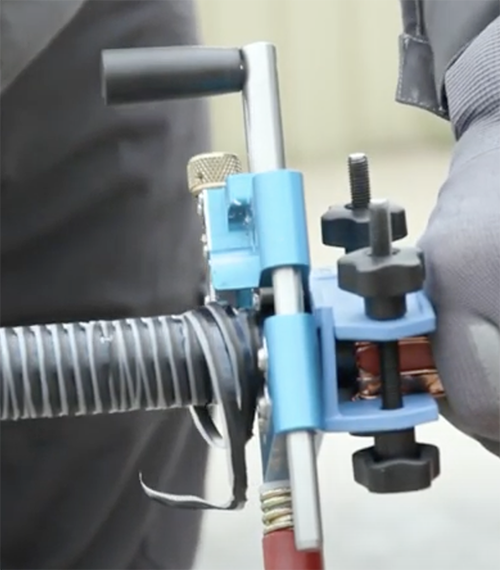

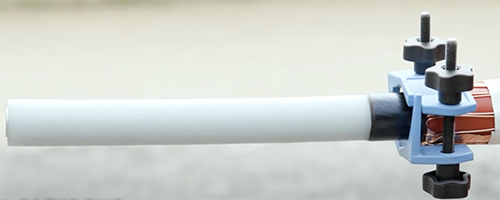

На фото ниже пример снятия пп слоя с применением ограничителя MVS
Видео-пример использования инструмента CWB/12-44:
Видео-пример использования инструмента CWB/18-60:
